하이닉스-TSMC 3나노 협력, 주가 전망은?



글로벌 AI 반도체 시장이 '적층 경쟁'을 넘어 '공정 미세화'라는

새로운 국면에 진입했습니다.

특히 SK하이닉스가 차세대 고대역폭메모리(HBM)인 HBM4E의

베이스 다이에 TSMC의 최첨단 3나노(N3P) 공정을 적용한다는

소식은 업계의 판도를 뒤흔들고 있습니다.

왜 3나노가 선택되었는지, 그리고 이것이 SK하이닉스 주가에

어떤 영향을 미칠지 핵심만 짚어보겠습니다.



<목차>
1. 3나노 도입이 가져올 3가지 혁신
2. 맞춤형 고객을 위한 투트랙 전략
3. HBM4E 핵심 기술 사양 비교
4. 삼성 추격 뿌리치는 원팀의 3가지 무기



1. 3나노 도입이 가져올 3가지 혁신

SK하이닉스가 TSMC와 손을 잡은 가장 큰 이유는

전력 소모 절감과 성능의 한계 돌파입니다.

구체적으로 다음과 같은 변화가 예상됩니다.



① 구동 전압의 획기적 감소:

기존 0.8V 수준이었던 구동 전압을 0.75V까지 낮춥니다.

이는 전력 소모에 민감한 데이터센터 운용 비용을 크게 줄여줍니다.

② 전력 효율 2배 개선:

전압 감소와 미세 공정 최적화를 통해 전체적인 에너지 효율을

약 2배 가까이 끌어올립니다.

발열 문제를 해결해 AI 연산의 병목 현상을 제거합니다.

③ 초미세 회로 설계:

3나노 공정을 통해 베이스 다이 내부에 더 복잡하고 지능적인

로직 회로를 탑재할 수 있어,

고객사 맞춤형 '커스텀 HBM' 시장에서 독보적인 위치를

점하게 됩니다.

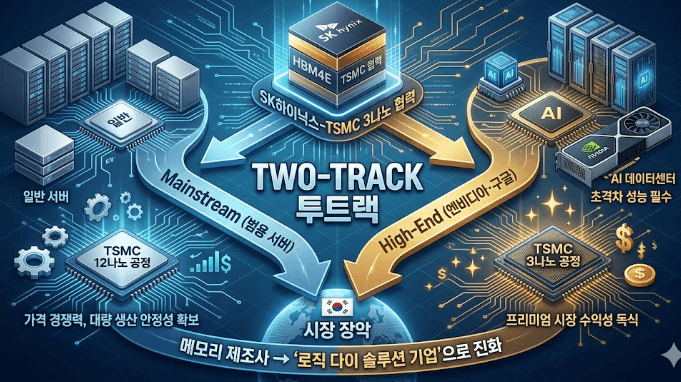

2. 맞춤형 고객을 위한 투트랙 전략

시장을 장악하기 위해 SK하이닉스는 매우 영리한

'투트랙(Two-Track)' 공급망 전략을 가동합니다.

모든 수요에 비싼 3나노를 쓰는 비효율을 방지하기 위함입니다.

• 메인스트림(범용 서버):

일반 서버용 베이스 다이에는 기존 TSMC 12나노 공정을 적용하여

가격 경쟁력과 대량 생산 안정성을 확보합니다.

• 하이엔드(엔비디아·구글):

초격차 성능이 필수인 최고 사양 제품에는 3나노 공정을 투입하여

프리미엄 시장의 수익성을 독식한다는 전략입니다.

이러한 고객 맞춤형 대응은 SK하이닉스가 메모리 제조사를 넘어

'로직 다이 솔루션 기업'으로 진화하고 있음을 보여줍니다.

3. HBM4E 핵심 기술 사양 비교

구분	일반 서버용 (Mainstream)	하이엔드 전용 (Ultra-High)
적용 공정	TSMC 12나노	TSMC 3나노 (N3P)
핵심 타겟	일반 데이터센터, 클라우드사	엔비디아, 구글, 아마존
전용 전압	0.8V 수준	0.75V (초저전압)
핵심 강점	생산 안정성 및 비용 효율	전력 효율 2배 개선

4. 삼성 추격 뿌리치는 원팀의 3가지 무기

최근 삼성전자가 'GTC 2026'에서 고성능 HBM4E를 선보이며

추격해오자,

SK하이닉스는 TSMC와의 원팀(One-Team) 파트너십으로

대응하고 있습니다.

① 파운드리 점유율 1위의 수율:

자체 파운드리를 쓰는 삼성과 달리, 전 세계 3나노 수율이 가장

안정적인 TSMC의 인프라를 그대로 활용합니다.

② 검증된 에코시스템:

엔비디아-TSMC-SK하이닉스로 이어지는 기존의 강력한 공급망을

그대로 유지하면서 기술만 업그레이드하기 때문에 고객사

이탈 위험이 낮습니다.

③ 2026년 하반기 양산 속도전:

6세대 D램(1c) 도입과 동시에 3나노 베이스 다이를 결합하여

2026년 내에 양산 모델을 출하, 시장 선점 효과를 극대화할

계획입니다.





◈ 2026년 반도체 대장의 주인

HBM4E는 단순한 메모리 반도체가 아닌, AI 시대의

핵심 인프라입니다.

SK하이닉스의 3나노 공정 선점은 향후 몇 년간 메모리 시장의

주도권을 놓지 않겠다는 강력한 신호탄과 같습니다.

2026년 슈퍼 사이클이 도래했을 때, 기술의 정점에 선

SK하이닉스가 보여줄 실적 폭발력은 주가의 강력한 상방 모멘텀이

될 것입니다.
